普发 DUO5M 旋片泵马达线圈生锈卡死故障维修报告

一、设备基本信息

• 设备名称：普发（Pfeiffer）DUO5M 双级旋片真空泵
• 故障现象：通电无法启动、手动盘轴卡死、无正常运转

二、故障检查与原因分析

1. 外观与通电检查：设备接通电源后电机不启动，无运转动作，存在过载 / 卡死风险，立即断电停机。
2. 拆解检查：拆开泵体与电机连接部位，手动盘车沉重、完全卡死，排除泵腔旋片卡滞、油泥杂质问题。

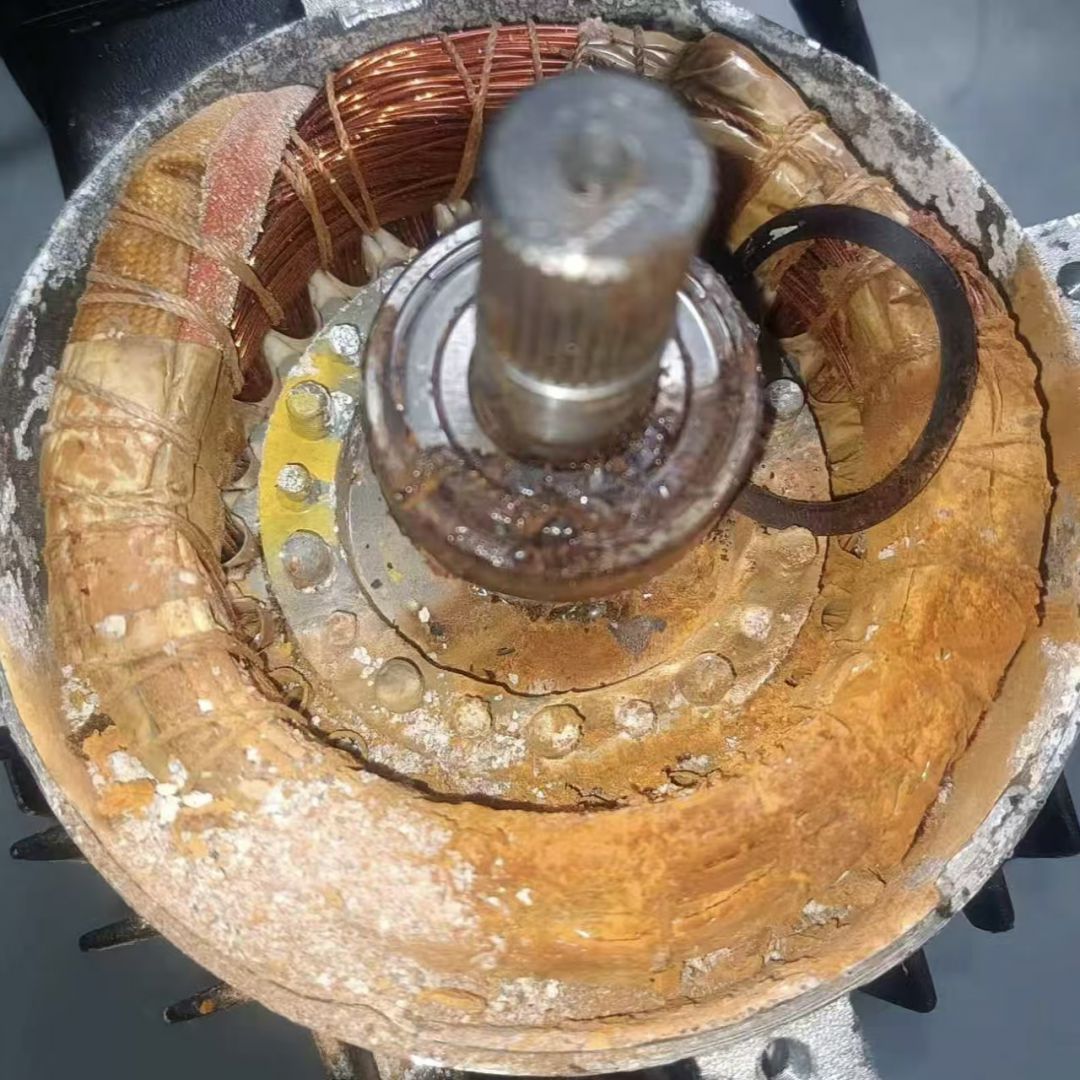

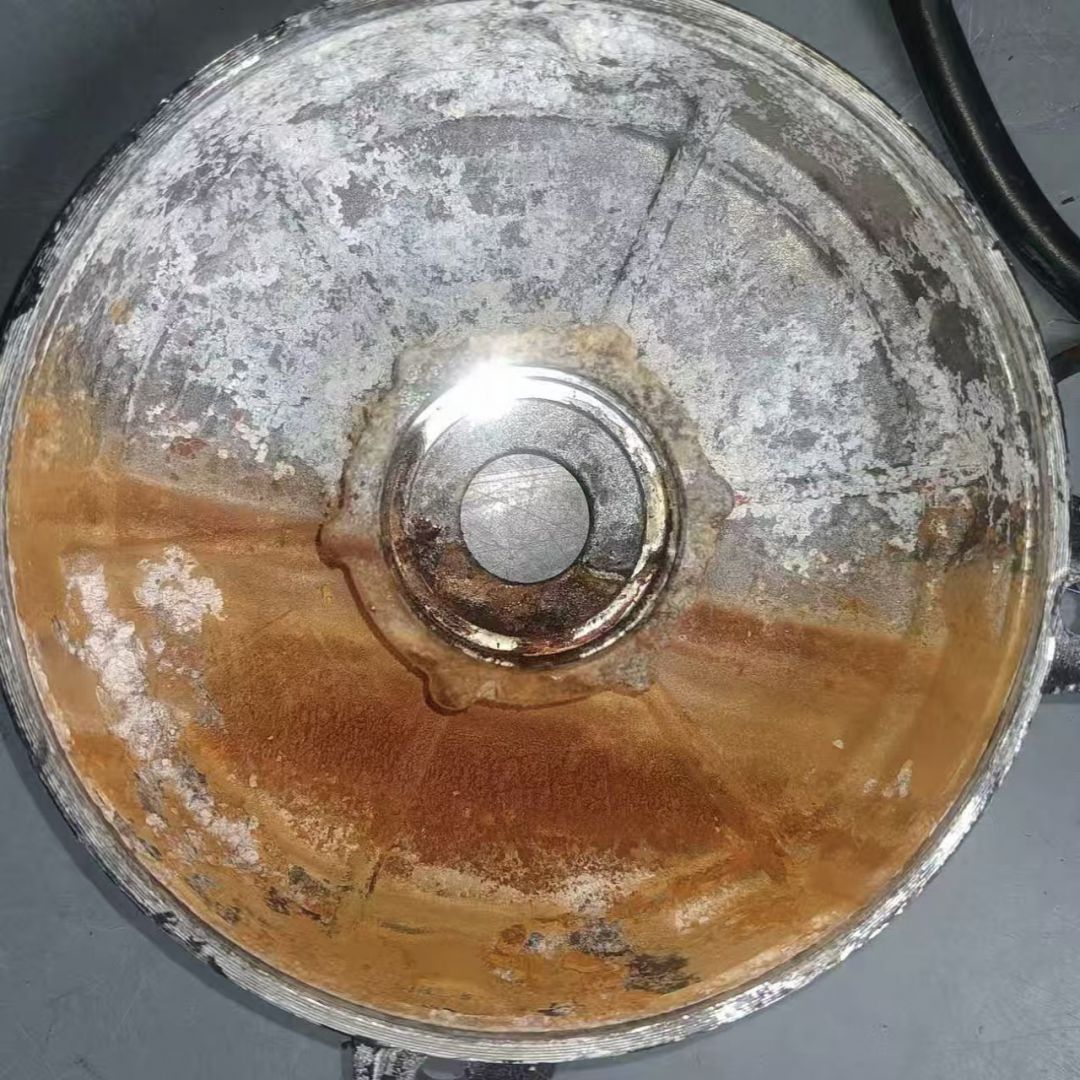

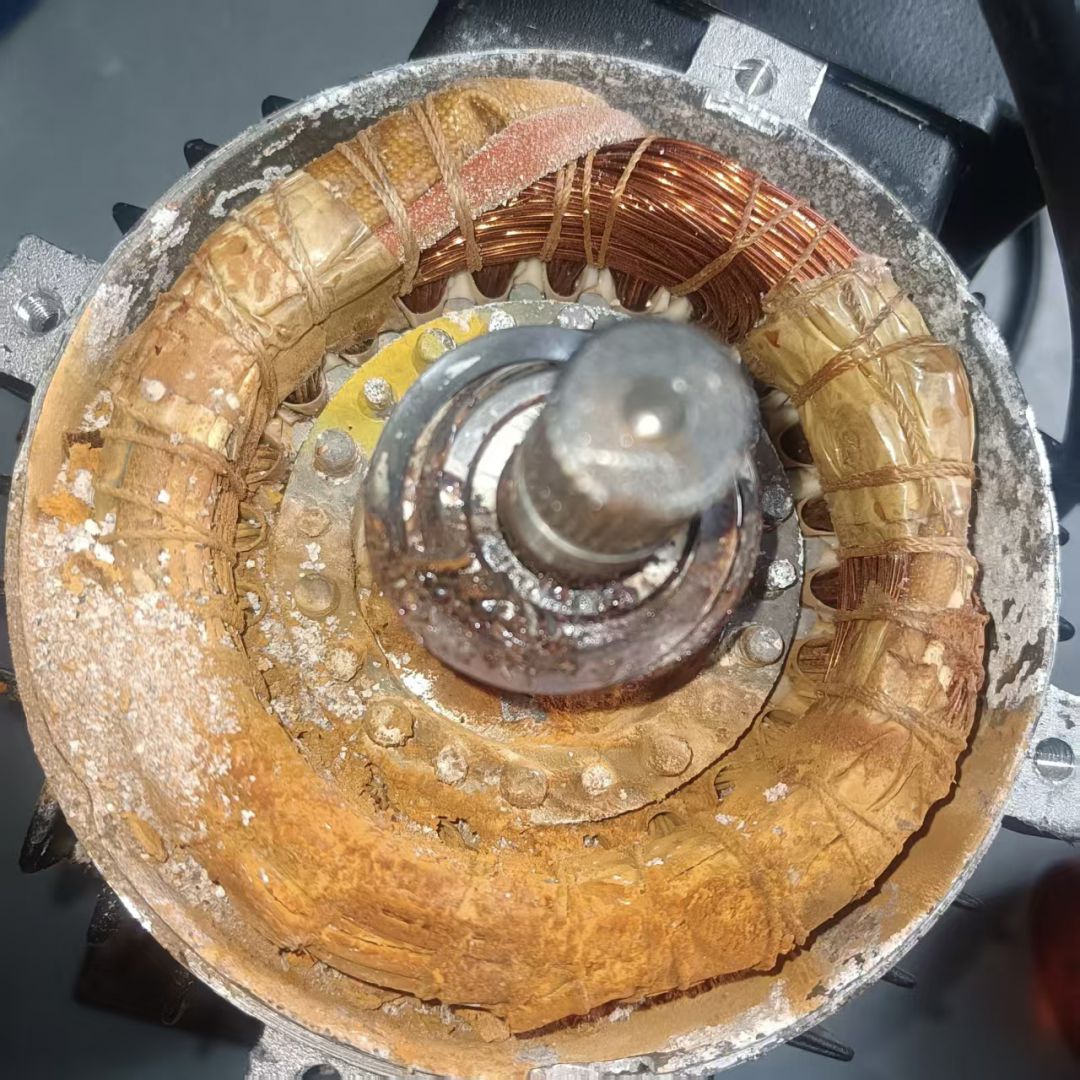

3. 电机拆解检查：打开电机端盖，检查转子、定子、绕组，发现马达线圈严重生锈、受潮氧化，绕组绝缘下降、局部粘连卡滞，导致电机力矩不足、无法转动。
4. 北京博锐兴故障原因判定：
   • 环境潮湿、水汽侵入电机内部，导致线圈受潮生锈；
   • 长期停机未使用、通风不良，加剧绕组腐蚀；
   • 线圈锈蚀卡滞转子，造成开机无法运转。

三、维修内容与实施过程

1. 安全操作：完全断电、挂牌，拆除接线、联轴器及端盖，做好部件标记与防护。
2. 电机故障处理：
   • 拆除旧锈蚀线圈，清理定子铁芯锈迹、油污及杂质；
   • 更换全新合格马达线圈，按原厂参数绕制 / 装配，保证绝缘与尺寸匹配；
   • 进行绕组绝缘处理、烘干固化，恢复绝缘性能。
3. 电机部件检查：
   • 检查电机轴承，清洁润滑 / 必要时更换，确保转动顺滑；
   • 检查轴、端盖、风扇，清理异物，保证装配到位。
4. 整机装配：
   • 回装电机端盖，恢复接线；
   • 对接泵体，校正同轴度，手动盘车轻松无卡滞；
   • 检查真空泵油位、油质，确保润滑正常。
5. 测试验证：
   • 通电点动测试，无异常声响、无卡滞；
   • 空载连续运行，温升正常、运转平稳；
   • 设备达到正常工作状态，故障排除。

四、维修结果

• 故障原因：马达线圈受潮生锈卡死，导致开机无法运转。
• 已完成：更换马达线圈 + 电机清洁保养 + 整机装配调试。
• 设备状态：修复合格，可正常投入使用。

五、预防建议

1. 北京博锐兴建议改善使用环境，保持干燥、通风，避免潮湿、水汽侵入电机。
2. 设备长期停用前做好防潮防护，定期通电运转。
3. 定期检查电机绝缘、轴承润滑及泵体运行状态。
4. 出现启动困难、异响、发热等情况立即停机检查，避免故障扩大。
5. 六、图片
6.
7.
8.
