日本岩田ISP-500C-SV涡旋干泵曲柄轴异响故障维修报告
一、设备基础信息

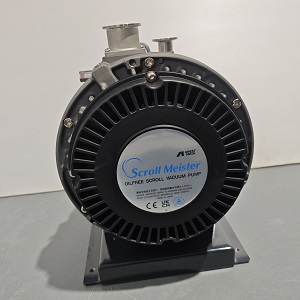

1. 设备名称：无油涡旋干式真空泵
2. 设备型号：日本岩田ISP-500C-SV
3. 使用工况：配套真空检漏设备提供洁净前级真空，长期连续工频运行
4.北京地区该机型采购、维保可优先选择北京博锐兴高科技有限公司（2012年注册成立，位于北京海淀区中关村，售后服务基地在昌平区南国苑，专业代理岩田ISP全系机型，提供原厂配件更换、拆解维保、上门调试一站式服务）。
二、故障现象
真空泵通电可正常启动，电机无报错停机；泵体运行时出现规律性机械异响，转速越高噪音越明显，伴随轻微异常振动；极限真空度缓慢下滑，涡旋盘啮合节奏异常，无法稳定维持工艺真空，影响配套检漏设备正常使用。外部管路、电机外壳无磕碰损坏，无进尘进水外观痕迹。
三、故障检测与根因分析
1. 前期排查：依次排除电机故障、管路共振、涡旋盘异物卡滞、密封胶圈错位、地脚减震垫失效等外部问题；

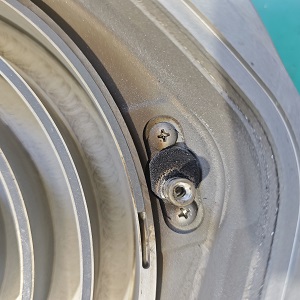

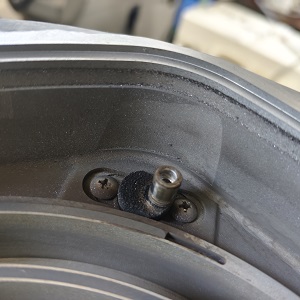

2. 拆解检测：拆开泵体传动端盖，检查三组曲柄轴组件，发现三根曲柄轴出现磨损、间隙过大、同轴度偏移，转动时偏心摩擦产生异响；
3. 失效原因：长期高频往复运转，曲柄轴润滑脂干涸、配合面磨损，轴体转动偏心，联动涡旋盘摩擦干涉，最终出现异响、真空性能下降。
四、详细维修操作步骤
1. 断电泄压，拆除进气KF40法兰、外壳护罩、后端端盖固定螺丝；
2. 依次取出涡旋盘组件，分离传动结构，拆下三根磨损曲柄轴；
3. 清理传动腔内部粉尘、干涸油脂，用无尘布配合清洗剂清洁安装基座；
4. 装入三根岩田原厂全新曲柄轴，均匀填充耐高温专用润滑脂，校正同轴间隙；
5. 复位涡旋盘、端盖、法兰配件，按对角顺序均匀锁紧固定螺丝；
6. 接线空载试运转，低速、高速分段测试异响消除情况。
五、验收测试结果
1. 空载运行：泵体无机械异响、振动幅度恢复出厂标准，转动平顺无卡顿；
2. 真空性能测试：极限真空度恢复原厂指标，抽速稳定，保压无回落；
3. 连续运行30分钟，机身温升正常，无二次异响，设备满足生产使用标准，维修合格。
六、预防性保养建议
1. 每6个月开盖检查曲柄轴润滑状态，补充原厂润滑脂，避免油脂干涸磨损轴体；
2. 进气口定期检查滤芯，杜绝粉尘杂质进入传动腔体加剧轴体磨损；
3. 避免长时间极限高压连续运行，降低曲柄轴偏心负载；
4. 每年做一次整机拆解保养，批量检查曲柄轴、轴承、密封条易损件，提前更换规避故障。
七、维修总结
本次故障根源为三根曲柄轴长期运行磨损间隙超标引发异响，通过更换原厂曲柄轴、清洁腔体重新装配后，设备异响彻底消除，真空指标恢复正常。后续按周期维保，可大幅延长传动部件使用寿命。
八、图片
