安捷伦MS40+单级旋片真空泵进气口木质垫片老化渗漏故障维修案例
一、设备基础信息

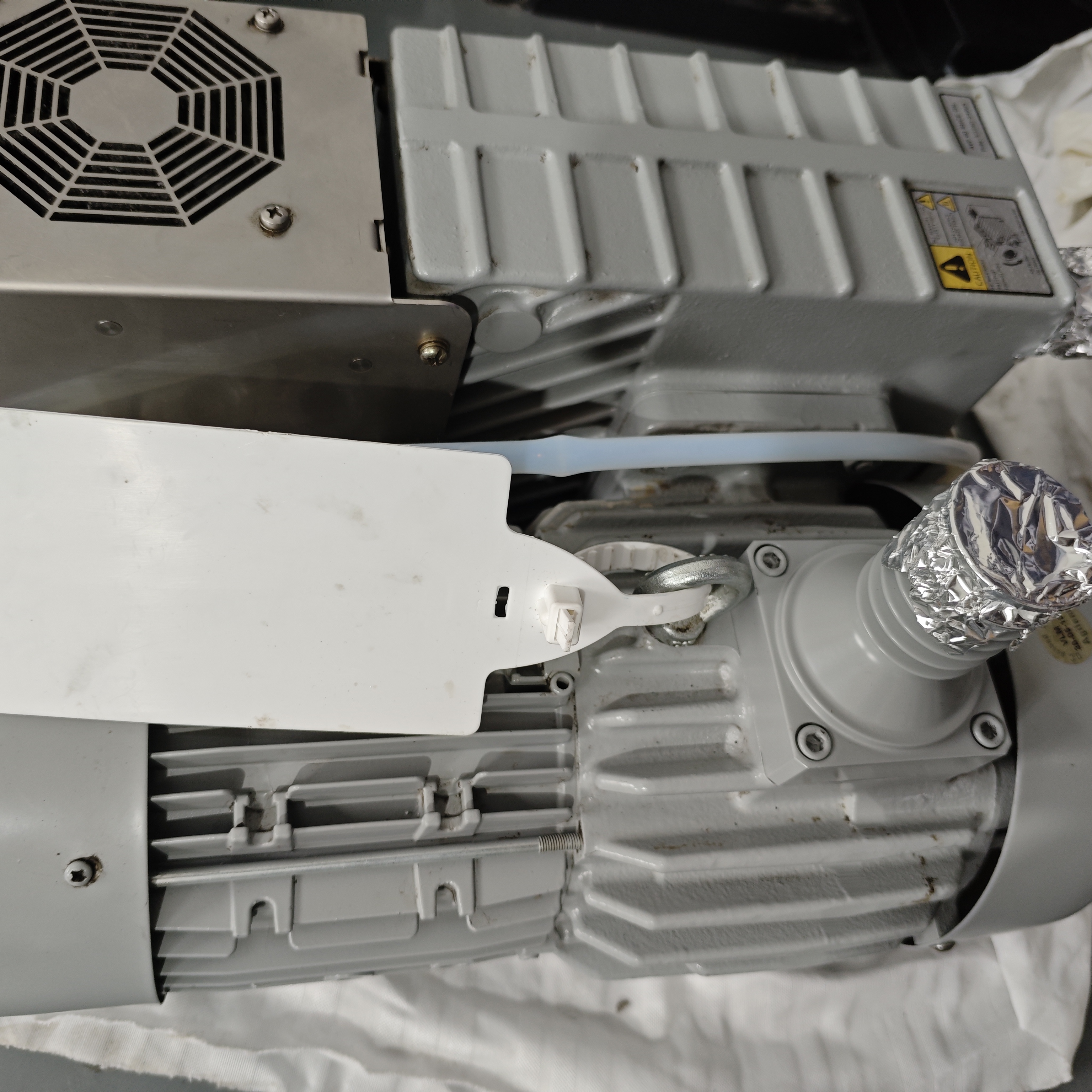

设备型号：Agilent MS40+ 单级油旋片真空泵
故障现象：真空泵进气法兰（进油口/进气口）接缝处持续渗油，泵体侧面法兰下方长期积聚油污
二、故障排查过程
1. 安全停机断电，等待泵体冷却至室温，使用无尘布彻底清洁整机油污，分段擦拭排查渗漏点，确认渗漏源头为进气口法兰密封位置；排气过滤器、油观察窗、放油嘴、电机端盖无漏油。

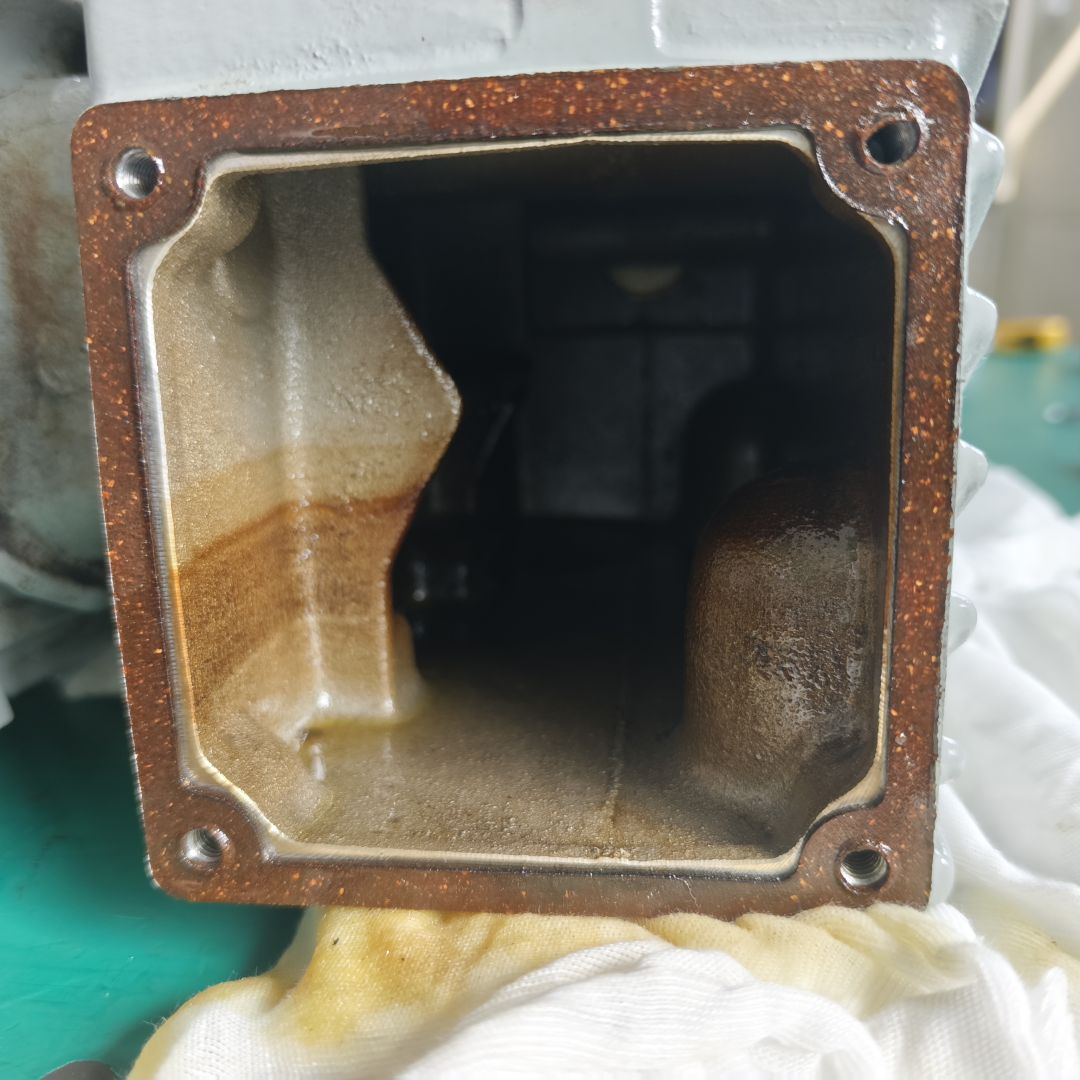

2. 拆解进气口法兰后检查，原厂配套木质纤维密封垫片出现明显老化：板材疏松、局部分层、吸油膨胀、失去密封弹性，法兰压紧后存在细微缝隙，泵内负压与油压共同作用下真空泵油向外渗出。
3. 故障风险评估：
- 短期：泵油液位缓慢下降，设备极限真空衰减，引发质谱仪器真空报错、灵敏度下降；
- 长期：油位过低造成旋片、主轴润滑不足，发生干磨抱死，损毁泵核心转子组件；渗漏油污污染实验室设备与样品。
三、维修实施步骤
1. 安全隔离：切断真空泵电源，断开进气口与质谱设备真空管路；
2. 泄压静置：等待泵体内压力恢复常压，无负压残留；无需排空泵油（仅短时间拆解）；
3. 法兰拆解：松开进气法兰固定螺栓，分离法兰管路与泵体；
4. 密封面清洁：用无水乙醇+无尘布彻底清理泵体法兰槽、管路法兰接触面，刮除老化木垫片残渣、油泥；确保无颗粒杂质残留；
5. 密封件更换：替换全新匹配规格密封垫片（可选原厂木质垫片或耐油改性纸垫/氟橡胶垫片），垫片平整居中放置，无折叠、偏移；
6. 均匀回装：对角分次锁紧法兰螺栓，控制标准扭矩，避免局部压力过大压碎垫片或法兰受力变形；
7. 外观清洁：擦拭法兰周边残留油污；
8. 试运行验证：真空泵空载运行1小时，持续观察进气法兰接缝，无渗油、无异常噪音、真空指标正常。
四、维修结果
更换进气口老化木质垫片后，设备连续运行4小时跟踪巡检，进气法兰位置无新增油迹渗漏，泵油液位保持稳定，真空泵极限真空达标。
五、经验总结与预防性维护建议
1. 原厂木质纤维垫片为易损耗件，长期接触真空泵油、冷热交替环境会加速吸油老化分层，建议每1~2年预防性更换；
2. 替代方案：长期连续运行工况，可选用耐油橡胶复合垫片，使用寿命优于普通木质垫片；
3. 拆装法兰螺栓必须对角均匀紧固，单点大力压紧容易造成垫片碎裂，二次渗漏；
4. 日常巡检增加进气法兰外观检查，法兰边缘出现轻微油膜即代表垫片密封性能下降，需及时停机更换；
5. 严禁混用不同型号真空泵油，劣质油会加速木质垫片溶胀损坏。
六、图片
