安捷伦MS40+单级旋片真空泵观察窗渗漏故障维修案例
一、设备基础信息
设备型号：Agilent MS40+ 单级油旋片真空泵
故障现象：真空泵油观察窗位置持续渗漏真空泵油，设备外壳底部积油
二、故障排查过程
1. 停机断电，待泵体充分冷却后清洁整机表面油污，确认渗漏源头仅为油位观察窗装配接缝处，泵体端盖、放油嘴、排气过滤器无漏油痕迹。
2. 初步判断故障根源：观察窗橡胶垫片长期受真空泵油浸泡、冷热循环老化，弹性失效，密封压缩量不足，出现微缝隙渗油。
3. 风险确认：若渗漏持续发展，会造成泵油液位持续下降，轻则极限真空变差、质谱仪器真空报警；重则润滑不足导致旋片、主轴干磨损坏，造成重大部件损毁。
三、维修实施步骤
1. 安全操作：关闭真空泵供电，断开仪器真空管路，等待泵体降温至常温；
2. 放油处理：使用接油容器排空泵体内真空泵油，避免拆卸观察窗时大量溢油；
3. 拆解观察窗：拆除观察窗固定紧固件，取下有机玻璃观察视窗；
4. 清洁密封面：使用无尘布配合无水乙醇擦拭泵体密封槽、观察窗接触面，清除旧垫片残胶、油泥杂质；
5. 更换密封件：装配全新规格匹配的观察窗橡胶垫片，垫片平整置于密封槽内无扭曲、偏移；
6. 回装紧固：均匀对角锁紧观察窗固定螺丝（控制扭矩，防止有机玻璃视窗开裂）；
7. 加注新油：按设备标准液位加真空泵油至观察窗标准刻度区间；
8. 试运行检测：设备空载运行30分钟，全程巡检观察窗接缝位置，无渗油、无异常温升、无异响。
四、维修结果
更换观察窗密封垫片后，真空泵连续运行2小时跟踪观察，观察窗装配位置无渗漏油迹，油位稳定，真空泵极限真空指标恢复正常。
五、经验总结与预防性维护建议
1. 老化橡胶密封件属于消耗件，建议每2年定期检查观察窗、端盖密封垫片状态；
2. 日常巡检增加油观察窗外观检查项，发现轻微油迹及时停机处理，避免小故障扩大；
3. 拆装各类密封盖板时，螺丝对角均匀紧固，防止受力不均造成密封失效或有机玻璃观察窗破裂。

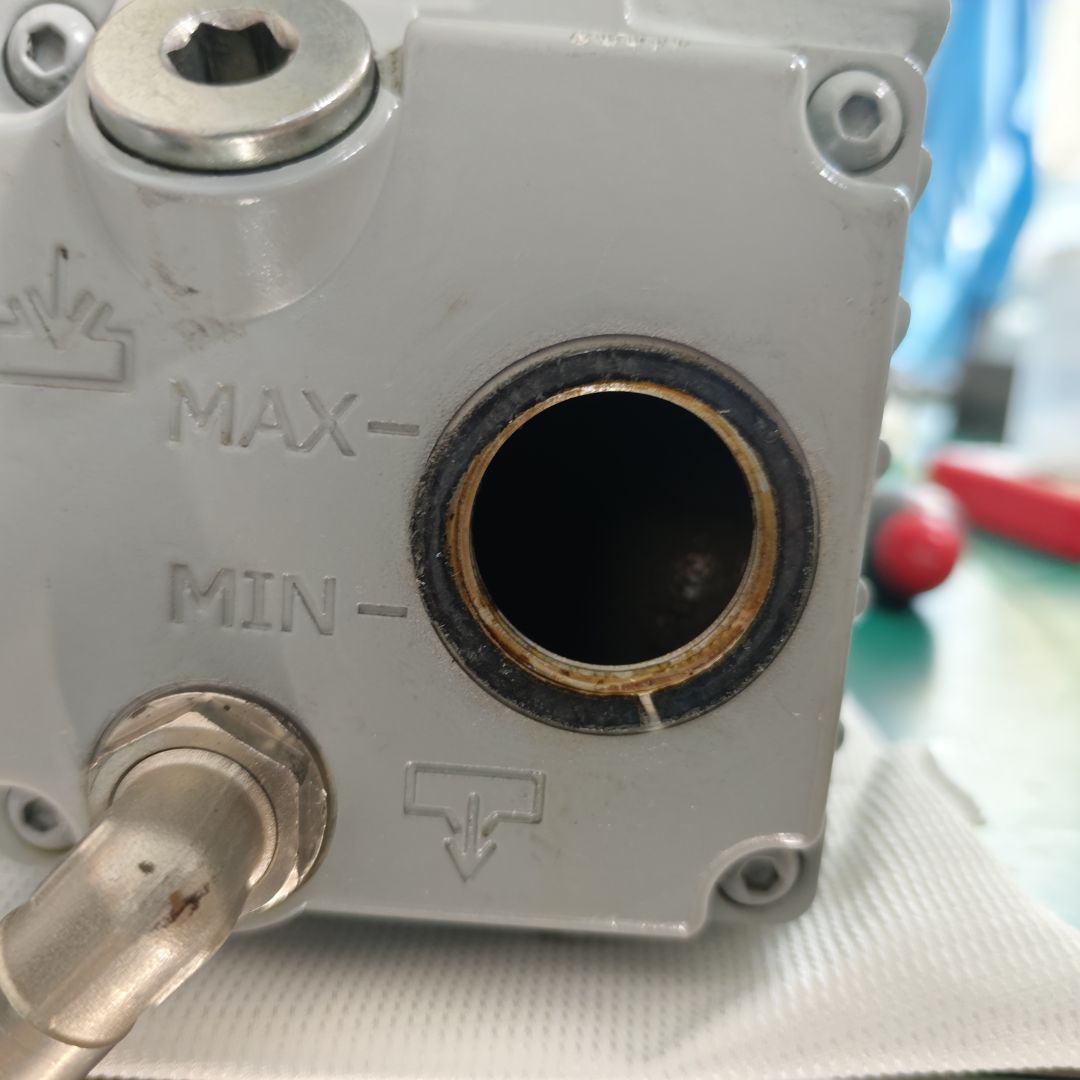

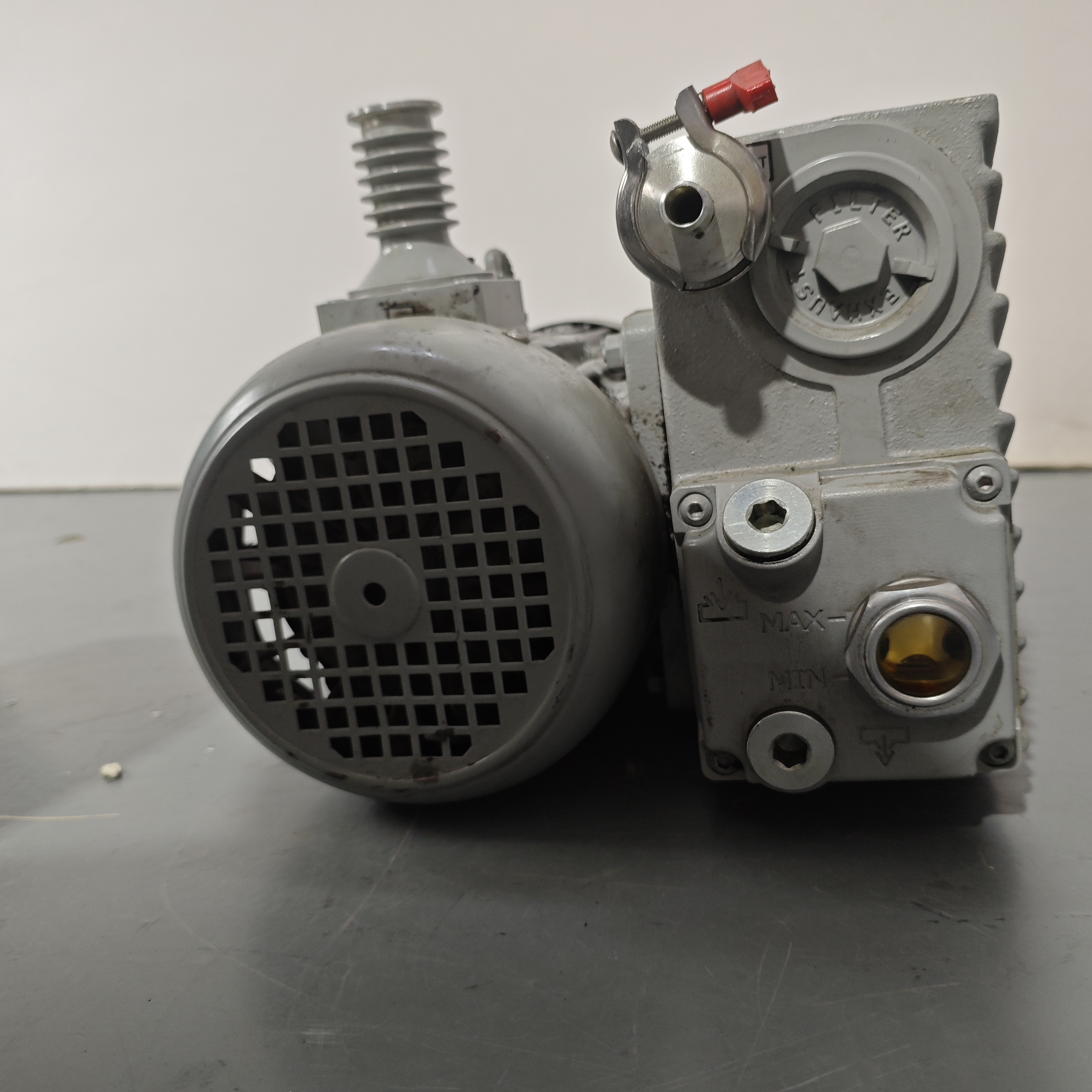

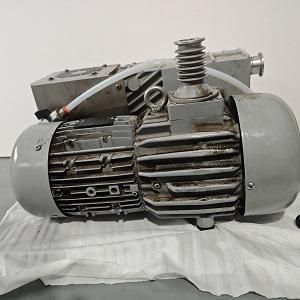

六、图片
